HOME > アプリケーション事例 > フローソルダリングの急速プリヒート





フローソルダリングの急速プリヒート　−電子部品・基板実装業界−











フローソルダリング（はんだ付け）で課題になりつつある多層基板、大型基板の急速プリヒートに対応します。
フローソルダリング（はんだ付け）のDIP槽（静止式はんだ槽）、フロー槽（噴流式はんだ槽）のプリヒートで急速、ハイパワー加熱を実現します。
多層基板や大型基板など従来、加熱源のパワー不足、搬送速度が上げられない、使用台数が多く、コスト高などの問題を解決します。

・圧倒的ハイパワーで多層基板も急速加熱
・大型基板にもラインヒーター1台で対応
・搬送速度を犠牲にしない急速、ハイパワー加熱
・使いたい時だけの加熱で省エネ運用
・遠赤外線ヒーターと比べ、ハイパワーで小型、省スペース化を実現

 対象製品：ラインヒーター
（ハロゲンランプヒーター）

    LHWシリーズ



More  もっと詳しく知りたい。
お気軽にお問い合わせください。



  圧倒的ハイパワーで急速加熱を低価格で実現

大型基板もラインヒーター1台で加熱で急速加熱できます。
ハロゲンランプヒーターがそもそも持つハイパワーで急速加熱するとともに、業界最高レベルの高出力ラインヒーター1台で広い範囲の面加熱を行えるため、低価格で加熱ユニットが構築できます。

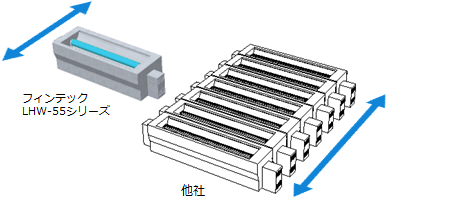

・最小台数での面加熱の実現
対象の基板大きさが大きい場合、ライン型のヒーターを多連で配置する方法がありますが、当社ではLHW-55、LHW-65ではミラー長280mmで、200V 5kWという他社にはない高容量のモデルを標準でラインナップしています。

ご要求される加熱能力次第ですが、比較的低温度の加熱であれば設置の工夫により使用台数を圧倒的に削減し、コストダウンも大幅にできる可能性があります。

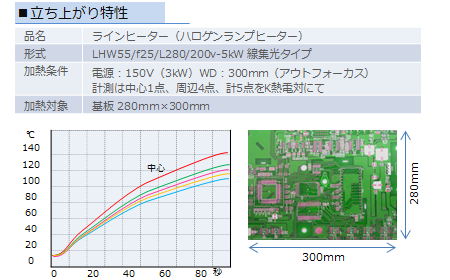

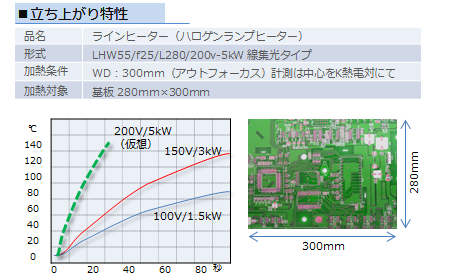

上記、立ち上がり特性は当社LHW-55（ミラー幅55mm）、1台で実現する事例です。



製品情報はラインヒーターのページへ

※実際の加熱に必要な台数は加熱条件により検討する必要があります。



※更なる立ち上げ時間の短縮も可能です。詳しくはお問い合わせください。





お客様でご評価いただくための機器を
貸し出しするサービスです。
※お客様に準備いただくもの、ご用
意いただく設備などもございます。
詳細につきましてはご相談ください。




お客様の設備にて、弊社が立ち会っ
て評価を行うサービスです。現場で
評価ができるため、条件設定、変更
も即座に行なえ、結果が出るのも早
いです。



評価に割く時間がなかなか取れないが、結論は急いでいる。こんなお客様にご利用いただきたいサービスです。

 ※加熱対象を弊社へご提供いただく必要があります。
